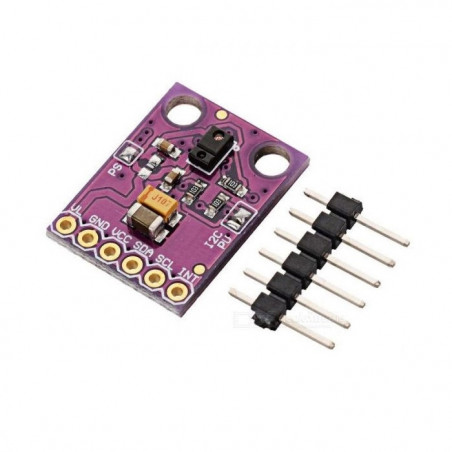

APDS9960 Capteur couleur, luminosité, proximité et de mouvement

APDS9960 Capteur est utilisé pour certain fonction :

Capteur des geste:Il peut détecter différent types de geste (Haut-Bas,Gauche-Droit,Loin-proche,le zigzag,aussi mouvement circulaire).Il utilise pour cela les quatre photodiodes qui détecte le signal infrarouge (ces rayons sont émis par la LED lorsquun mouvement est effectué) .Puis ces rayons sont transformés en signaux et traduit en des informations sur la distance et la vitesse. Capteur de proximité:Cette fonction est effectué grâce aux détecteurs à photodiode et LED de lémetteur IR,il mesure la distance qui sépare un objet et lavant du détecteur .La gamme de détection de 10 à 20 centimètre.

Capteur de couleur:Il détecte les lumière de type rouge,vert,bleu et claire.Il y a quatre canaux qui sert à détecter ces couleurs et chaque canal contient un filtre de blocage UV et IR.Les données de mesure sont fournis par un convertisseur sous forme de résultats 16 bits.

Capteur de lumière ambiante

Ces applications:

Le contrôle des robots et des ordinateur;

Il est utilisée dans plusieurs téléphones portables pour désactiver lécran tactile pendant un appel;

Lajuste de la luminosité et la balance des couleurs du rétroéclairage des écrans LCD ;

Utilisée dans des moniteurs RGB;

Vous pouvez lutiliser pour le remplacement dun interrupteur mécanique;

Détection des gestes de la main;

APDS9960 Capteur contient 6 broches:

Vcc:est lalimentation de ce dispositif,vous devez la connecter à 3.3V DC;

GND:il sert à lier à la masse un microcontrôleur ;

VL:est lalimentation operational de la LED IR ;

SDA:Il sagit dune ligne des donné I2C;

SCL:Il sagit dune ligne dhorloge I2C;

INT (interruption):est une sortie ( qui est un collecteur ouverte ) dinterruption;

Ce capteur contient une interface I2C qui lui permettre dêtre connecté avec un microcontrôleur comme lArduino.

Caractéristiques:

Alimentation à prévoir: 3,3 Vcc

Capteur de lumière et de couleur RGB

Capteur de proximité

Détection de mouvement de la main

Distance de fonctionnement: 10 à 20 cm

Adresse I2C: 0x39

Dimensions: 21 x 16 x 5 mm

Consommation de courant:0,2mA

Tension de fonctionnement:2,4 à 3,6 V

Interface:I2C

Très haute sensibilité

Taux du donnée: un peu près 400kHz
